Ручной тормоз

При прохождение ежегодного технического осмотра выяснилось, что не держит стояночный тормоз, так как ручником я практически никогда не пользуюсь эта проблема стала для меня неожиданностью.

На многих автомобилях, имеющих совмещенную систему ручного тормоза с системой торможения проблема, в большинстве случаев, решается регулировкой троса ручника, а так как на Прадо 90 система стояночного тормоза является независимой, и тормозные колодки ручника изнашиваются не так быстро причина неисправности может крыться гораздо глубже.

Устройство ручного тормоза

Тормозная система моего прадо состоит из четырех суппортов дисковых тормозов (8 тормозных колодок) и 4 задних колодок барабанного типа.

Задний тормозной диск-барабан конструктивно совместил в себе дисковую и барабанную систему торможения автомобиля, причем барабанная используется для ручного тормоза и работает независимо от дисковой системы.

При натяжении троса ручного тормоза рычаговая система раздвигает колодки внутри тормозного барабана тем самым блокируя задние колеса. При ослаблении троса колодки возвращаются в исходное положение.

Поиск неисправности

Для определения причины не работы ручного тормоза, осматриваем визуально целостность тросовой системы от рычага до тормозного барабана. Далее обращаем внимание на положение рычага за который трос тянет для раздвижения колодок, он выступает с внутренней стороны тормозного барабана. Запоминаем положение этого рычага при опущенной ручки ручного тормоза, после чего до упора поднимаем ручку тормоза и смотрим отклонился ли рычаг привода колодок.

Если рычаг отклонился значит необходимо снимать тормозной барабан и при помощи специального «барашка» расположенного снизу разводим колодки и повторно проверяем фиксацию колес при включении ручного тормоза.

В моем случае рычаг привода колодок не двигался при натяжении троса ручника по причине его залипания (все проржавело), пришлось разбирать всю систему прочищать и смазывать, а также поменять колодки на новые.

Снятие тормозной системы

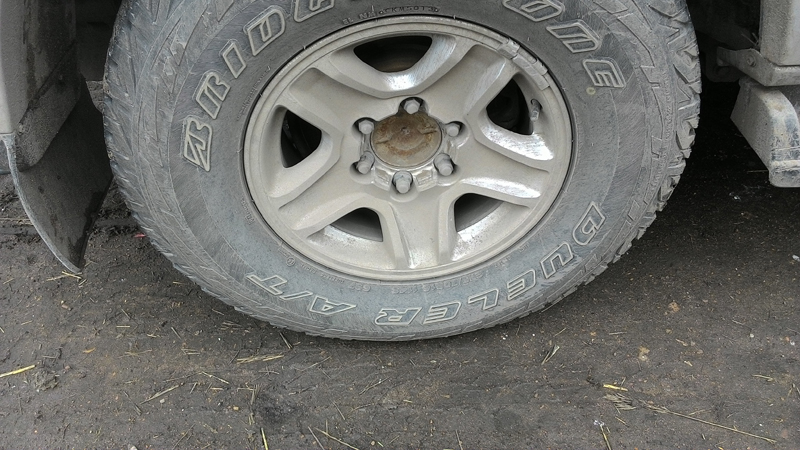

Поддомкрачиваем задний мост и снимаем заднее колесо. Для снятия тормозного диска необходимо демонтировать суппорт тормозной системы открутив два болта на 17 с внутренней стороны. Фиксируем снятый суппорт в таком положении, чтобы он не мешал и гибкий тормозной шланг не перекручивался.


При помощи двух длинных  болтов (около 5 см длиной) с резьбой М8 снимаем тормозной барабан равномерно вкручивая их в специальные отверстия на барабане. Для более легкого снятия используем ВД40 и постукиваем молотком по корпусу барабана. Перед снятием желательно нанести метки на барабан и ступицу, чтобы обратно установить на тоже место. Если вы забыли сделать отметки можно будет ориентироваться по внутренней стороне барабана и ступице (на них остаются отметины от соприкосновения).

Разборка тормозного барабана

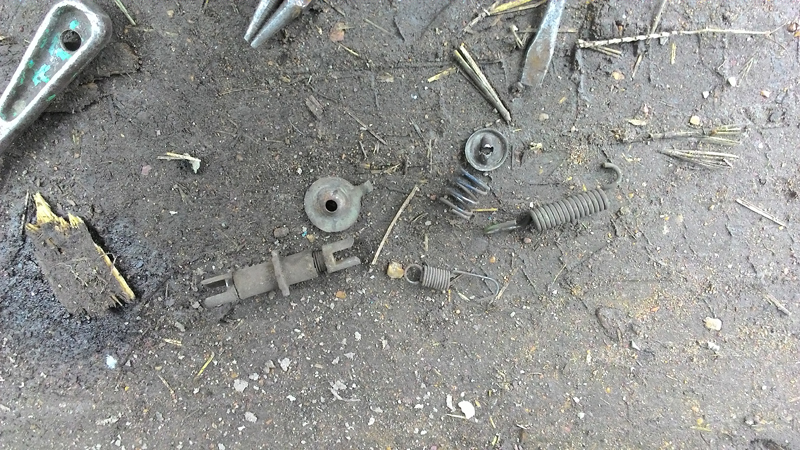

Для снятия тормозных колодок необходимо:

  1. снять пружину установленную на колодке (ближе к заду авто);
  2. снять две возвратные пружины;
  3. снять распорную пластину с пружинкой;
  4. снять прижимные пружины колодок;
  5. снимите регулятор.

Снимая переднюю колодку необходимо отсоединить тросик рычага.

Ремонт ручника

Снимаем коленчатый рычаг стояночного тормоза, для этого снимаем медное стопорное кольцо (разогнув его) отсоединяем внутренний тросик тормоза.

Снимаем шплинт крепления троса стояночного тормоза и две возвратные пружины.

Отворачиваем два болта крепления корпуса коленчатого рычага ключом на 12.

Разбираем коленчатый рычаг сдвинув резиновый пыльник и сняв шплинт.

Все детали зачищаем от ржавчины и смазываем смазкой, я использовал ШРУС.

Регулировка ручного тормоза

Снимаем заглушку технологического отверстия в нижней части поворачиваем регулятор до тех пор пока не прекратится вращение ступицы., после чего отворачиваем регулятор на 8 зубцов и устанавливаем заглушку на прежнее место.

Потяните коленчатый рычаг до выборки слабины внутреннего троса стояночного тормоза, устанавливаем регулировочный винт до контакта с тормозным щитом.

Для безупречной работы ручного тормоза необходимо раз в год выполнять его профилактический ремонт и регулировку, для этого достаточно смазывать шарнирные элементы и проводить регулировку.

Если кому-нибудь может пригодиться данная информация пожалуйста Поделитесь ей в соц. сетях


3 комментария о статье “Ручной тормоз

  1. Евгений

    Здравствуйте,не подскажете ,как работает тормозная система? У меня сильно греются задние диски, а предние чуть теплые. ручник в поряке

  2. В.в.

    Скорее всего у вас не растормаживаются колодки. Это бывает когда зависают поршни в суппортах.

    1. Тимур

      У меня точно так же было. Поменял колодки обе стороны(сторона которая греетс я прилипла) после замены колодок педаль тормоза начал пинать. Скорее всего барабаны деформированы во время прогрева. Планирую менять и барабаны обе стороны
